Что включает экспертиза нефтепроводов?
Экспертиза нефтепроводов представляет собой комплексное обследование объекта, направленное на определение его фактического состояния, остаточного ресурса и возможности дальнейшей безопасной эксплуатации. Работы выполняются с учетом назначения трубопровода, параметров транспортируемой среды, рабочего давления и температуры, срока службы, условий прокладки, истории ремонтов и выявленных ранее неисправностей. В начале изучается эксплуатационная документация, паспорт оборудования, проектная документация, производственная и локальная документация, сведения о техническом обслуживании, авариях, заменах участков и проведенных испытаниях. После этого аттестованный эксперт определяет программу обследования и перечень необходимых методов контроля.
В состав услуги могут входить:
1. Анализ технических и нормативных документов на нефтепровод.
2. Визуальный и измерительный контроль доступных участков.
3. Неразрушающий контроль металла, сварных соединений и элементов обвязки.
4. Поиск коррозионных повреждений, трещин, расслоений, вмятин, утонений стенки и иных дефектов оборудования.
5. Проверка состояния изоляции, опор, компенсаторов, арматуры и защитных устройств.
6. Расчет на прочность с учетом фактических толщин стенки и обнаруженных повреждений.
7. Проверка соответствия объекта проектным решениям, федеральным нормам и правилам, а также нормативным требованиям промышленной безопасности.
По итогам обследования экспертная организация оформляет заключение с описанием примененных методов, выявленных дефектов, результатов измерений, фотографических материалов и выводом о техническом состоянии нефтепровода. В документе указываются ограничения эксплуатации, необходимость ремонта или замены элементов, сроки повторного контроля и рекомендации для ответственных лиц. Стоимость работ рассчитывается индивидуально, ориентировочная цена может составлять от 52240 руб/м² в зависимости от протяженности, доступности участков, сложности технологической схемы и объема исследований. В Чусовой специалисты компании Авеста ОТиПБ выполняют обследование объектов различной категории сложности с учетом действующих требований промышленной безопасности.
Когда требуется проводить техническое диагностирование нефтепровода?
Техническое диагностирование нефтепровода требуется не только при появлении видимых неисправностей, но и в случаях, когда необходимо подтвердить возможность безопасной эксплуатации оборудования после определенного периода работы. Периодичность и объем обследований зависят от назначения трубопровода, его конструктивных характеристик, рабочей среды, давления, температуры, условий размещения, фактической интенсивности коррозии и требований эксплуатационной документации. Обследование особенно важно для объектов, которые работают длительное время, подвергались ремонту, переносу, реконструкции или воздействию аварийных факторов.
Основными основаниями для проведения работ являются:
1. Истечение установленного срока службы или междиагностического интервала.
2. Подготовка к продлению безопасной эксплуатации нефтепровода.
3. Изменение параметров работы, транспортируемого продукта или режима давления.
4. Выявление утечек, падения давления, вибрации, деформаций, коррозии и других признаков неисправности.
5. Авария, инцидент, пожар, гидроудар, механическое воздействие или нарушение технологического режима.
6. Выполнение капитального ремонта, замена участков, врезка нового оборудования или изменение трассы.
7. Подготовка объекта к регистрации, вводу после реконструкции либо оформлению разрешительной документации.
8. Необходимость уточнить остаточный ресурс и определить безопасные параметры дальнейшей работы.
В ходе диагностирования сопоставляются проектные характеристики и фактическое состояние объекта, анализируются предыдущие протоколы контроля, акты ремонта, журналы эксплуатации и результаты испытаний. Особое внимание уделяется зонам повышенного риска: сварным соединениям, участкам возле опор, компенсаторов, запорной арматуры, местам изменения направления, подземным переходам и зонам воздействия влаги или блуждающих токов. Неразрушающий контроль позволяет получить сведения о состоянии металла без демонтажа и существенного повреждения конструкции. При необходимости выполняются дополнительные измерения толщины стенки, ультразвуковая дефектоскопия, радиографический или магнитопорошковый контроль, а также расчет на прочность. Результатом становится техническое заключение с классификацией дефектов и выводом о возможности эксплуатации. Компания Авеста ОТиПБ работает Пн-Пт 09-18 Сб-Вс вых., а подготовленные материалы могут использоваться для планирования ремонта, производственного контроля и принятия решений ответственными лицами.
Какие методы применяются для выявления дефектов нефтепроводов?
Выбор методов обследования нефтепровода зависит от его конструкции, доступности поверхности, диаметра, материала, схемы прокладки, характера транспортируемой среды и предполагаемых механизмов повреждения. Одного универсального способа контроля обычно недостаточно, поскольку внешняя коррозия, внутреннее утонение, трещины, непровары сварных соединений, расслоения металла и механические деформации требуют применения разных технологий. Поэтому программа работ формируется по результатам анализа документов, визуального обследования и оценки наиболее вероятных опасных зон.
На практике могут использоваться следующие методы:
1. Визуальный и измерительный контроль для определения состояния поверхности, изоляции, соединений, опор, креплений, арматуры и доступных элементов.

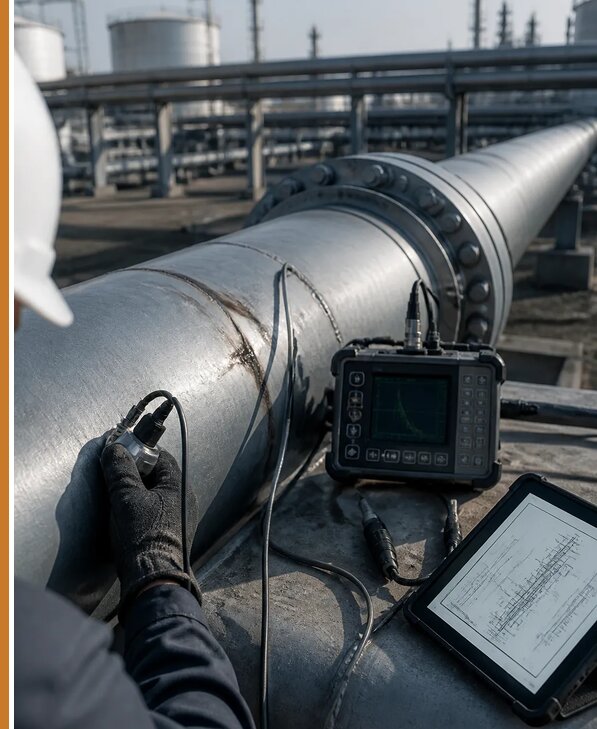

2. Ультразвуковой контроль для измерения толщины стенки, поиска локальных утонений, коррозионных язв и оценки сплошности металла.
3. Ультразвуковая дефектоскопия для обнаружения внутренних несплошностей, трещин и нарушений структуры материала.
4. Радиографический контроль сварных соединений, когда требуется зафиксировать внутренние дефекты шва и подтвердить качество выполненных работ.
5. Магнитопорошковый или капиллярный контроль для выявления поверхностных и подповерхностных трещин в доступных зонах.
6. Измерение твердости, проверка геометрии и контроль деформаций при наличии признаков механического воздействия.
7. Обследование изоляционного покрытия и анализ условий, способствующих развитию наружной коррозии.
8. При наличии технической возможности анализ результатов внутритрубной диагностики и сопоставление их с наземными измерениями.
Полученные данные оцениваются не изолированно, а в комплексе с информацией о давлении, температуре, цикличности нагрузки, составе продукта и истории эксплуатации. Выявленные повреждения металла классифицируются по виду, размеру, расположению и влиянию на несущую способность. Для опасных участков проводится расчет на прочность, позволяющий определить допустимое давление, необходимость снижения режима, ремонта или замены. Экспертная организация фиксирует примененные приборы, методики, условия проведения контроля и результаты измерений. Такой подход обеспечивает объективную проверку соответствия нефтепровода проектным решениям, федеральным нормам и правилам, а также требованиям промышленной безопасности. В Пермском крае обследование проводится с учетом местных условий, состояния трассы и особенностей производственной документации.
Какие документы и результаты получает заказчик после экспертизы нефтепровода?
По завершении экспертизы нефтепровода заказчик получает комплект документов, подтверждающий объем выполненных работ и содержащий обоснованный вывод о техническом состоянии объекта. Состав материалов зависит от цели обследования, конструктивной сложности трубопровода, требований владельца, особенностей промышленного объекта и перечня примененных методов контроля. Документы должны позволять ответственным лицам не только ознакомиться с результатами, но и принять практические решения по дальнейшей эксплуатации, ремонту, реконструкции, ограничению режимов или повторному диагностированию.
Обычно в комплект входят:
1. Программа или техническое задание на проведение экспертизы.
2. Сведения об объекте, его назначении, параметрах, трассе, материалах и условиях эксплуатации.
3. Анализ паспорта оборудования, проектной и эксплуатационной документации.
4. Данные о предыдущих обследованиях, ремонтах, испытаниях, авариях и изменениях конструкции.
5. Описание использованных методов контроля и примененного измерительного оборудования.
6. Протоколы визуального, измерительного и неразрушающего контроля.
7. Схемы расположения дефектов, таблицы толщин стенки, фотоматериалы и результаты обследования сварных соединений.
8. Расчет на прочность и оценку остаточного ресурса, если это предусмотрено программой работ.
9. Перечень выявленных дефектов оборудования с указанием их характеристик, опасности и приоритетности устранения.
10. Итоговое заключение о фактическом состоянии и возможности дальнейшей эксплуатации нефтепровода.
В заключении отдельно отражаются обязательные мероприятия: ремонт, замена отдельных элементов, восстановление изоляции, повторный контроль, снижение рабочих параметров, усиление конструкции или иные меры. Если эксплуатация без устранения дефектов недопустима, это указывается однозначно с описанием причин и ссылками на нормативные требования. Документация оформляется с учетом действующих федеральных норм и правил, требований промышленной безопасности и исходных данных конкретного объекта. При необходимости материалы могут использоваться для внутреннего производственного контроля, подготовки ремонтной ведомости, планирования бюджета и подтверждения выполнения предписаний надзорных органов. Запрос на предварительный расчет стоимости можно направить Николаю Бориславовичу, указав протяженность нефтепровода, назначение объекта, доступную документацию и предполагаемые сроки проведения обследования. В работе учитываются требования, действующие в сентябре, а также особенности конкретного предприятия.
Как определяется возможность дальнейшей эксплуатации нефтепровода после обследования?
Возможность дальнейшей эксплуатации нефтепровода определяется по результатам комплексной оценки, а не только по одному показателю толщины стенки или отсутствию видимых повреждений. Аттестованный эксперт сопоставляет фактическое состояние объекта с проектными характеристиками, паспортными данными, эксплуатационными ограничениями, требованиями федеральных норм и правил, а также условиями безопасной работы на конкретном производственном участке. Анализируется совокупность факторов: прочность и герметичность трубопровода, наличие коррозии, состояние сварных соединений, геометрические отклонения, качество защитного покрытия, воздействие грунта, вибрации, температурных циклов, давления и транспортируемого продукта.
При оценке рассматриваются:
1. Минимальная фактическая толщина стенки и скорость ее уменьшения за период эксплуатации.
2. Размер, глубина и расположение дефектов оборудования.
3. Наличие трещин, непроваров, пор, расслоений и иных нарушений в сварных соединениях.
4. Влияние повреждений на несущую способность и герметичность конструкции.
5. Соответствие фактических параметров проектной и эксплуатационной документации.
6. Результаты расчетов на прочность, устойчивость и остаточный ресурс.
7. Историю аварий, ремонтов, простоев, технологических нарушений и изменений режима.
8. Возможность безопасного выполнения необходимых ремонтных мероприятий.
По результатам анализа нефтепровод может быть признан пригодным к дальнейшей эксплуатации без дополнительных условий, пригодным при соблюдении установленных ограничений, допускающим эксплуатацию после устранения дефектов либо не пригодным к работе до проведения капитального ремонта или замены. Ограничения могут касаться рабочего давления, температуры, скорости изменения режима, периодичности контроля и запрета определенных технологических операций. Для каждого значимого дефекта указывается рекомендуемый способ устранения и срок повторной проверки. Если обнаруженные повреждения развиваются, их необходимо оценивать в динамике, сравнивая результаты текущего и предыдущих обследований.
Компания Авеста ОТиПБ выполняет экспертизу с учетом требований охраны труда и промышленной безопасности, чтобы выводы можно было применять при организации производственного контроля и планировании технических мероприятий. При заказе услуги под ключ скидка от 16 процентов. С 2011 года по 2026 выполнено более 2205 заказов, что позволяет учитывать практические особенности эксплуатации промышленных трубопроводов, взаимодействия подрядчиков и ответственности должностных лиц. Для связи доступен телефон +7 931 105-63-33.
